本公司所生產的事故照明快速切換裝置是一種將市電電能和電池電能轉化而成的不間斷的、凈化的交流電能相互切換的設備，用以給電氣設備提供可使用的連續交流電源，以備市電的不穩定及斷電。

事故照明快速切換裝置技術特點：

• 完全隔離型逆變技術，輸出無噪音正弦交流電壓

• 逆變單元采用的SPWM技術，波形純凈

• 獨有的動態電流環控制技術確保逆變器可靠運行

• 過負載能力強，能承受計算機滿負載開機

• 大功率旁路開關，過載時可由旁路供電

• 具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能

• 逆變器前面板采用LED顯示方式，狀態一目了然

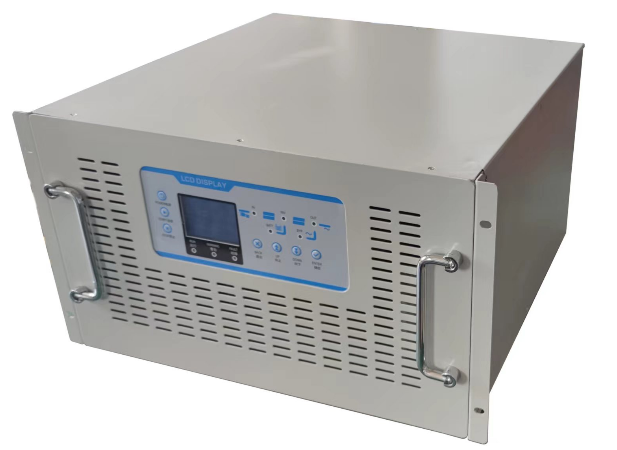

  產品外觀及安裝尺寸

    本圖外觀僅供參考，請以實物為準。

•

• 4U機箱機柜面板開孔尺寸 445*178

•


•

•


•


   6U機箱機柜面板開孔尺寸 445*267.5

•

•





  MNS柜型示意圖800*1000*2200

•

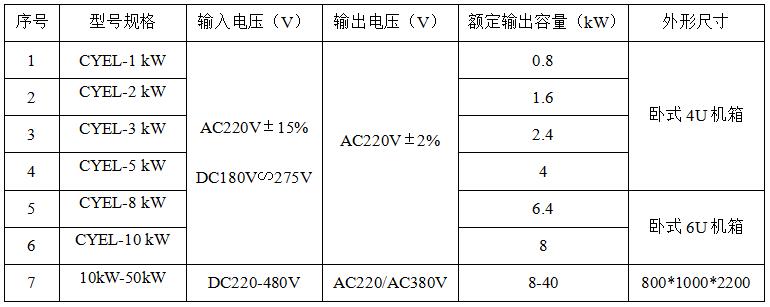

• 產品型號

•

• 備注：1，CYEL-1至CYEL-10的輸出電壓為AC220V，如需三相220V電壓輸出時訂貨時請注明；

  2，容量超出CYEL-10的產品需定制，我公司可以根據客戶要求組織生產，可以滿足客戶拼柜要求，輸出電壓為交流三相220V。

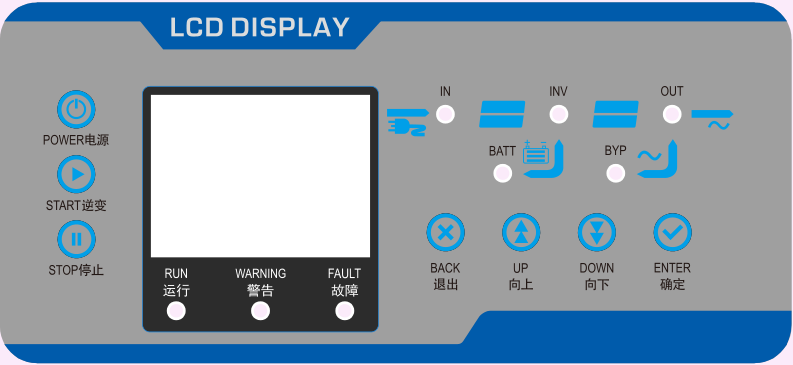

  LCD顯示界面及說明

•

• 前面板的操作和顯示如上圖所示，由狀態指示、液晶控制2個部分組成。分別為：

  LCD狀態指示

  • 市電（IN 綠色）  機器旁路正常時亮，旁路無時滅，過高過低時閃亮

  • 逆變（INV 藍色） 機器在逆變輸出狀態時亮，非逆變輸出狀態時滅

  • 輸出（OUT 綠色） 當機器有交流輸出的狀態時亮,無交流輸出的狀態時滅

  • 故障（FAULT黃色）機器正常工作時滅，機器故障時亮

  • 旁路（BYP 綠色） 逆變停止時亮，逆變時滅

  • 運行（RUN 綠色） 電源正常時亮，無電源時滅

  • 警告（WARNING 黃色）有警告時閃亮，無警告時滅



    液晶顯示控制及信息說明

    警告！※ 液晶面板上的各條項目在出廠前均已設置好，不可隨意更改；

    ※ 隨意更改設置將會產生不可預測的后果，本公司對此造成的后果概不負責。

    Ⅰ 功能鍵說明

    ◎ 電源          作用：·第一次啟動或欠壓關機后，按下2-3秒打開機器電源

    ◎ 啟動          作用：·在液晶開機模式下，啟動逆變器

    ◎ 停止          作用：·在液晶開機模式下，停止逆變器

    ·當參數修改進行到一半，想要取消該操作時按退出鍵即可

    ◎               作用：·在菜單中可以向上移動

    ·設置參數時起加計數作用

    ◎               作用：·在菜單中可以向下移動

    ·設置參數時起減計數作用

    ◎ 確認          作用：·需要進入下一級菜單時，選中相應的菜單項按確認鍵即可

    ·修改完相應的控制參數后，必須按此鍵確認后修改才能生效

    ◎ 退出          作用：·需要返回上一級菜單時須按下此鍵

    Ⅱ  菜單項介紹及設置

    ◎ 運行參數顯示      實時顯示系統的當前運行參數。如下表：

    交流電流（A） ：輸出電流，旁路時為旁路電流，逆變時為逆變輸出電流

    電網電壓（V） ：旁路輸入交流電壓

    逆變電壓（V） ：逆變器輸出的交流相線對零電壓

    直流電壓（V） ：電池電壓

    散熱器溫度（℃）：散熱器當前溫度

    ◎ 優先顯示設置     用戶通過此項菜單設置需要優先顯示運行參數

  ·進入該級菜單后，當光標移至想要選擇的運行參數時，按確認鍵即可，此時該行末將出現一標記

  ·當該參數已選中，用戶想取消時，再次按確認鍵即可，行末標記也將清除

  ·最多可設置四個參數為優先顯示參數

  ·當沒有一個參數被選中時，系統將默認優先顯示該菜單中最前的四個參數

  ◎ 故障查詢         用戶可通過此項菜單查看當前發生的故障

  故障名稱:交流輸入故障、直流輸入故障、旁路輸入故障、逆變反饋故障、輸出短路故障、系統過溫保護故障、旁路輸入相序錯誤、逆變相序錯誤等故障提示。

  Ⅲ  操作說明

  ◎ 進入優先顯示屏后，按確認鍵進入主界面。

  ◎ 進入主界面后，可通過       按鍵上下移動按確認鍵進入相應的菜單項。

  ◎ 按退出鍵可返回優先顯示屏。

  ◎ 主界面的左下方為當前運行狀態顯示位（顯示“停止”或“運行”），

  右下方為工作電源顯示位（顯示“電網”或“逆變器”）。

  ◎ ·當有故障發生時，將彈出故障警告屏，并顯示故障原因

  ·按確認鍵進入故障查詢屏，按退出鍵可直接回到主界面，此時除故障查詢屏以外的各屏左下角將有一反顯標志提示當前處于上一次警告的故障中

  ·當故障排除后，該標志可在一次查詢操作后自動清除
